점퍼선/점퍼와이어/핀헤더/헤더핀에 대해 알아보기[아두이노 강좌]

안녕하세요. 메카솔루션입니다.

점퍼선과 핀헤더에 대해 자세히 알아보도록 하겠습니다.



본론으로 넘어가기에 앞서,

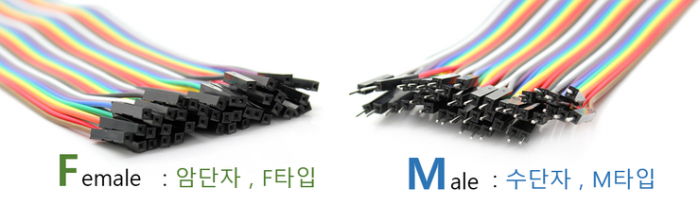

F타입 / M타입를 설명해드리겠습니다.



F타입은 M타입에 끼울 수 있도록 모양이 안으로 들어간 형태이며,

M타입은 F타입에 끼울 수 있도록 핀이 나와있는 형태를 갖추고 있습니다.




점퍼선(점퍼와이어)


점퍼선은 떨어져 있는 두 위치를 도선으로 이어주는 역할을 하고 있습니다.

또한, 실제로 납땜해서 사용하기 전에 임시적으로 시제품을 만들기 위해 사용되는 무납땜 전선입니다.


색상마다 기능적 차이는 없지만

각 전선의 색에 의미를 부여하면서 이용할 수 있습니다.

빨간색 점퍼선은 VCC파란색 점퍼선은 GND 등으로 예를 들 수 있습니다.


 주로 브레드보드에 이용되고 있습니다.

점퍼선점퍼와이어(jumper wire)는 동일하게 부르고 있습니다.

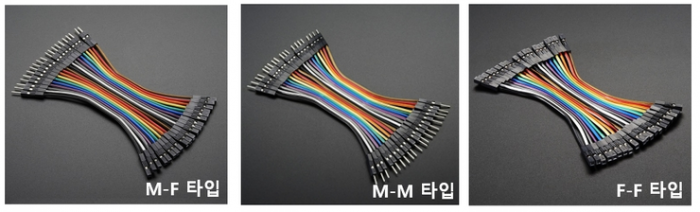

점퍼선의 타입별 형태입니다.

M-F타입 / M-M타입 / F-F타입

으로 되어 있습니다.




M-F타입과 F-M타입은 동일한 타입형태입니다.

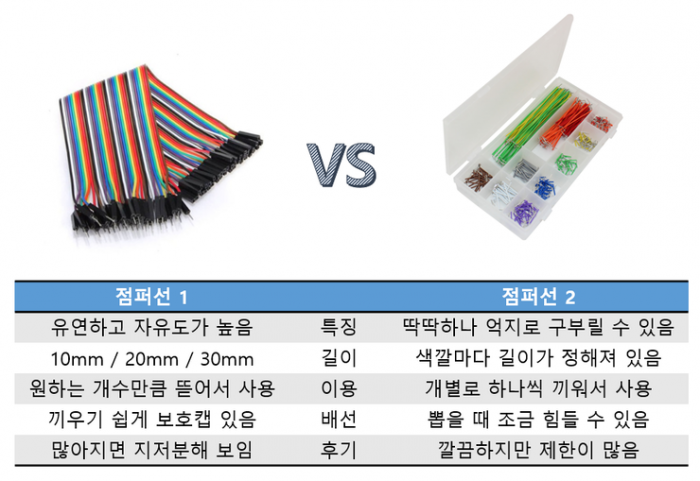

흔히 이용하는 점퍼선에는 크게 두가지가 있습니다.


하나는 자유도가 높은 형태가 있고,

다른 하나는 구멍에 맞게 꽂아야 되는 평평하고 조금 딱딱한 형태가 있습니다.

따로 명칭의 구분은 크게 나뉘지 않고 서로의 장단점이 있습니다.



이외에도 여러가지 종류의 점퍼선 커넥터도 다양합니다.







핀헤더(헤더핀)


핀헤더는 센서나 점퍼선 또는 IC칩을 끼웠다가 뺄 수 있도록 연결에 도움을 주는 핀입니다.

핀헤더의 종류는 점퍼선과 마찬가지로 F타입 M타입이 있습니다.

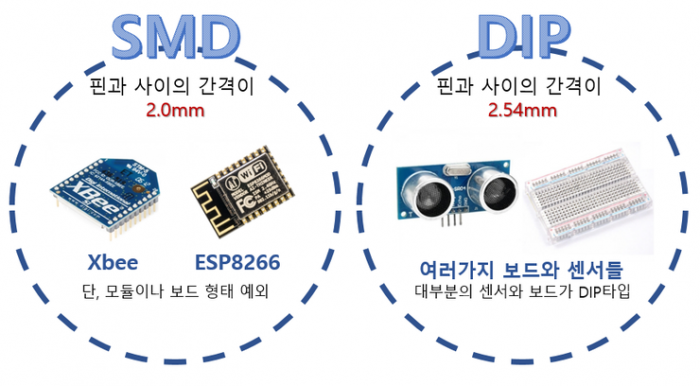

또한, SMD타입용(2.0mm), DIP타입용(2.54mm)로 구별됩니다.

흔히 사용되고 있는 것은 DIP타입이지만,

SMD타입은 2.0mm 헤더핀을 이용하고

이용되는 예는 Xbee, ESP8266등이 있습니다.



헤더핀(header pin)핀헤더(pin header)는 동일한 제품입니다.

F타입핀소켓(pin socket)이라고도 부릅니다.




만능기판에 점퍼선 연결하기


주로 점퍼선은 브레드보드에 많이 이용하지만,

간혹 만능기판에 점퍼선을 연결해야되는 경우도 발생할 수 있습니다.

F타입 핀헤더에 M타입 점퍼선을 연결하는데,

M타입 핀헤더 F타입 점퍼선 연결도 가능합니다.





물론, 핀헤더(헤더핀)을 납땜해야 합니다.

점퍼선은 납땜이 되어 있지 않으므로 뺏다가 다시 끼울 수 있습니다.


이 방법 외에도, 핀헤더를 이용하지 않고 이용하는 방법도 있으나,

별로 추천해 드리고는 싶지 않습니다.



만약에 위에 사진처럼 이용하게 된다면, 정확한 접촉을 위해 납땜을 해야 하는데,

그러면 점퍼선을 뺄 수 없게 됩니다.

게다가 보호캡이 씌어져 있어서 부피(높이)가 더 차지합니다.


line_characters_in_love-33


그.래.서.

만능기판에 전선을 납땜해서 이용할 때에는 보호캡이 부착되어 있는 점퍼선보단

한 줄로 되어있거나 보호캡 안 씌어있는 전선으로 이용하는 것이 좋습니다.
