안녕하세요. 아두이노 프로 미니에 대해서 알아보겠습니다.



아두이노 프로 미니 알아보기


아두이노 프로 미니



나노도 작은데 프로 미니는 더 작습니다.


버전은 3.3v와 5v 버전으로 나뉘며 FTDI 변환 모듈이나 어댑터가 있어야 업로딩이 가능합니다.


다른 아두이노와 달리 납땜이 되어있지 않은 상태로 판매되고 있으며 원하시는 핀만 납땜하고 배선하여 사용합니다.



아두이노 프로 미니의 스펙


아두이노 프로 미니의 스펙을 알아보도록 하겠습니다.


마이크로 컨트롤러

ATmega328

작동 전압

3.3v / 5V

정격 전압

3.35 ~ 12V (3.3V) / 5 ~ 12V (5V)

허용 전압

3.3V~16V (3.3V) / 5V~16V (5V)

디지털 입출력핀

14개 (이중 6개는 PWM을 지원함)

아날로그 입력핀

8개

DC 입출력핀의 출력 전류

40 mA

플래시 메모리

32 KB ( 이중 2 KB는 부트로더가 사용함)

SRAM

2 KB (ATmega328)

EEPOM

1 KB (ATmega328)

클럭 속도

8MHz (3.3V) / 16MHz (5V)


3.3v와 5v가 스펙이 조금씩 다르므로 참고하셔야 합니다.

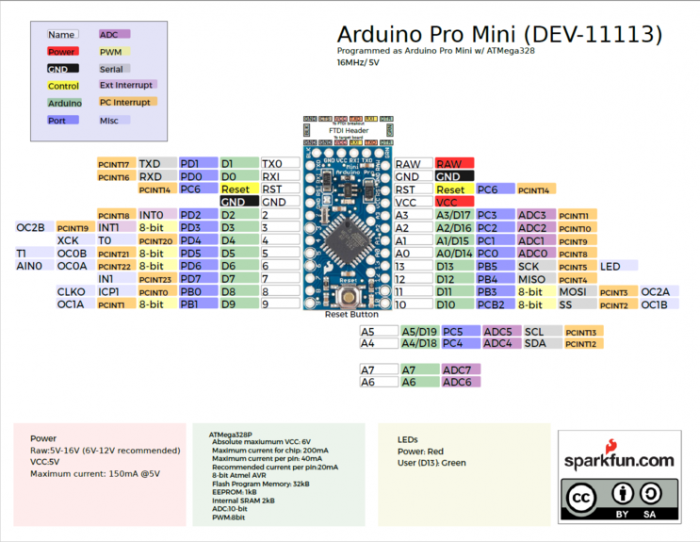

아두이노 프로 미니의 핀 구성도




프로 미니는 건전지 혹은 외부전원을 연결하는 곳은 RAW에 + GND에 -를 연결해줍니다.


시리얼핀

0(RX), 1(TX)

외부 인터럽트

2,3

PWM

3,5,6,9,10,11

SPI

10(SS),11(MOSI),12(MISO),13(SCK)

LED

13

IIC(I2C)

A4(SDA), A5(SCL)


대부분의 아두이노와 핀 배치가 동일합니다.



마치며...


아두이노 프로 미니 제품에 대해 알아봤습니다.


3.3V와 5V 버전이 따로 있으며, 업로딩을 하기 위해서는 FTDI 변환 모듈이 필요합니다.


사용을 하려면 꼭 납땜 도구가 추가로 필요로 하게 되며 원하는 핀만 납땜하여 사용 가능하므로


보다 작은 회로를 구성하실 수 있습니다.


FTDI 모듈 구매사이트


프로 미니 구입사이트


출처 [메카솔루션] http://Mechasolution.com
