삼성 아틱과 DHT11 온습도 센서 사용하기

메이커 2018-09-11 (화) 09:23 6년전 4221

온습도 센서 사용하기



본 튜토리얼의 전체 PDF는 다음의 링크에서 참고하실 수 있습니다.



https://goo.gl/JVMp9q



1.    GPIO의 출력 전압이 5V로 되어 있는지 확인 후, 다음과 같이 점퍼를 이동합니다.


1f7c3ee5d7e718d5cf0b1a77c77892dc_1536645

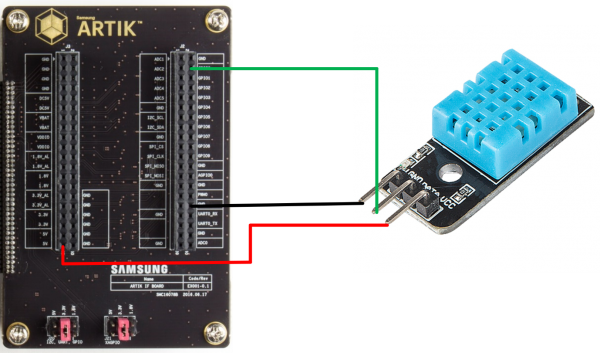

2.    하드웨어 연결은 다음과 같습니다.



1f7c3ee5d7e718d5cf0b1a77c77892dc_1536645




3.    아두이노에 다음과 같이 소스코드를 입력합니다.

#include <dht11.h>

#include <DebugSerial.h>

dht11 DHT11;                                           // DHT11이라는 객체를 만들고 dht11의 내용을 넣어줍니다.

#define DHT11PIN 2                                 // DHT11PIN 2로 설정합니다.

void setup()

{

  Serial.begin(9600);                                       //  시리얼 통신을 사용하기 위해 보드레이트를 9600으로 설정합니다.

  Serial.println("DHT11 TEST PROGRAM ");       // 'DHT11 TEST PROGRAM'를 시리얼 통신으로 송신하고 줄을 바꿉니다.

  Serial.print("LIBRARY VERSION: ");               // 'LIBRARY VERSION: '를 시리얼 통신으로 송신합니다.

  Serial.println(DHT11LIB_VERSION);               // DHT11LIB_VERSION 변수값을 시리얼 통신으로 송신하고 줄을 바꿉니다.

  Serial.println(); // 줄을 바꿉니다.

  DebugSerial.begin(115200); // Starts the Dustserial communication

}

double Fahrenheit(double celsius)                // Fahrenheit라는 함수를 만듭니다. 함수의 입력값은 celsius에 저장됩니다.

{

  return 1.8 * celsius + 32;                           // 입력된 celsius값을 1.8를 곱하고 32를 더하여 출력합니다.

}

void loop()

{

  DebugSerial.println("\n");                                  // 줄바꿈을 츨력하고 줄을 바꿉니다 (2줄을 바꿈)

  int chk = DHT11.read(DHT11PIN);                // DHT11PIN에서 받은 값을 chk에 저장합니다.

  DebugSerial.print("Humidity (%): ");                     // 'Humidity (%): '를 시리얼 통신으로 출력합니다.

  DebugSerial.println((float)DHT11.humidity, 2);       // DHT11.humidity 값을 소수점 2자리수까지 출력하고 줄을 바꿉니다.

  DebugSerial.print("Temperature (oC): ");             // 'Temperature (oC): '를 시리얼 통신으로 출력합니다.

  DebugSerial.println((float)DHT11.temperature, 2);  // DHT11.temperature 값을 소수점 2자리수까지 출력하고 줄을 바꿉니다.

  DebugSerial.print("Temperature (oF): ");             // 'Temperature (oF): '를 시리얼 통신으로 출력합니다.

  DebugSerial.println(Fahrenheit(DHT11.temperature), 2); // DHT11.temperature을 소수점 2자리수까지 출력하고 줄을 바꿉니다.

  delay(2000);                                          // 2초동안 지연시킵니다.

}

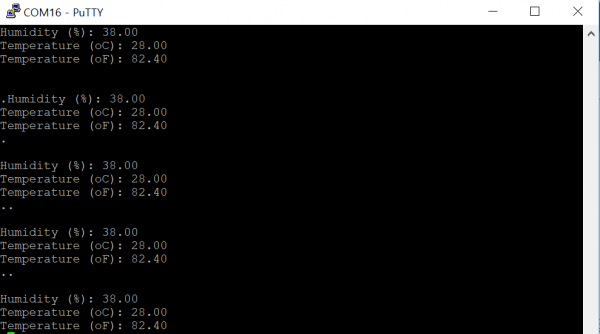

1f7c3ee5d7e718d5cf0b1a77c77892dc_1536645
