이산화탄소 센서와 릴레이로 환풍기 제어하고 LCD에 값 표기하기 (CO2 Sensor MG811) (Relay) (panmot…

 안녕하세요 이산화탄소 센서를 사용하여 이산화탄소를 측정하고, 수치에 따라 팬 모터를 제어해보겠습니다.

​

 이산화탄소 센서 배우기

이산화탄소 센서 원리와 기본 예제는 >> 여기 <<를 클릭하시면 이동됩니다.

위의 링크에서 이산화탄소 센서의 원리와 기본동작을 배우셨을 것입니다.

이를 응용하여 이산화탄소가 400ppm 이상이 되면 릴레이를 동작시켜

​

환풍기를 킬 것이며 400ppm 미만이 되면 환풍기를 끌 것입니다.

그리고 이산화탄소 센서의 값을 LCD에 표기할 것입니다.

​

​

​

 회로 구성하기

준비물 : 아두이노 우노 ,브레드 보드 ,릴레이 모듈 ,이산화탄소 센서 ,다량의 M-M점퍼선 ,다량의 F-M점퍼선 , 가변저항 (10K) , 팬모터 , 16 X 2 LCD

팬모터는 실제 환풍기의 제품을 사용해도 무관합니다.

​

회로도가 복잡하여 3개로 나누겠습니다. 회로도를 구성하실 때 3회로도를 합쳐주셔야 합니다.

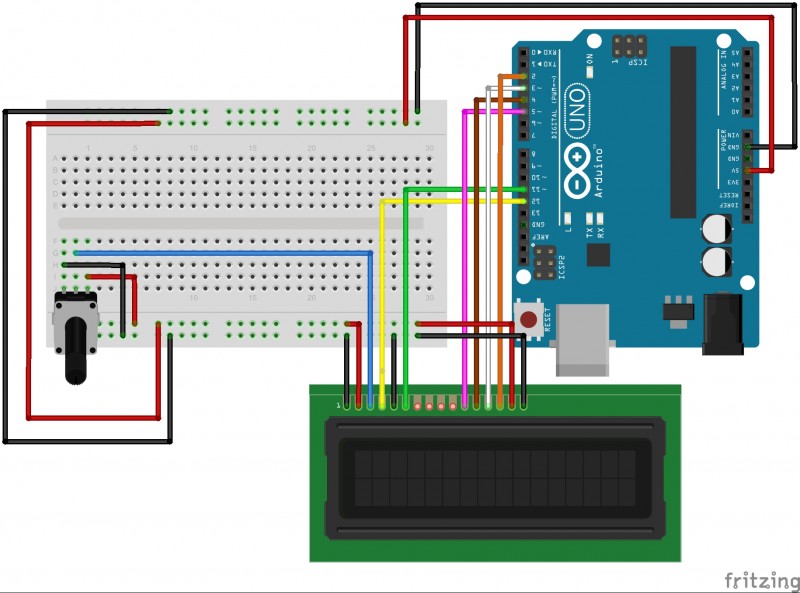

LCD 회로

​

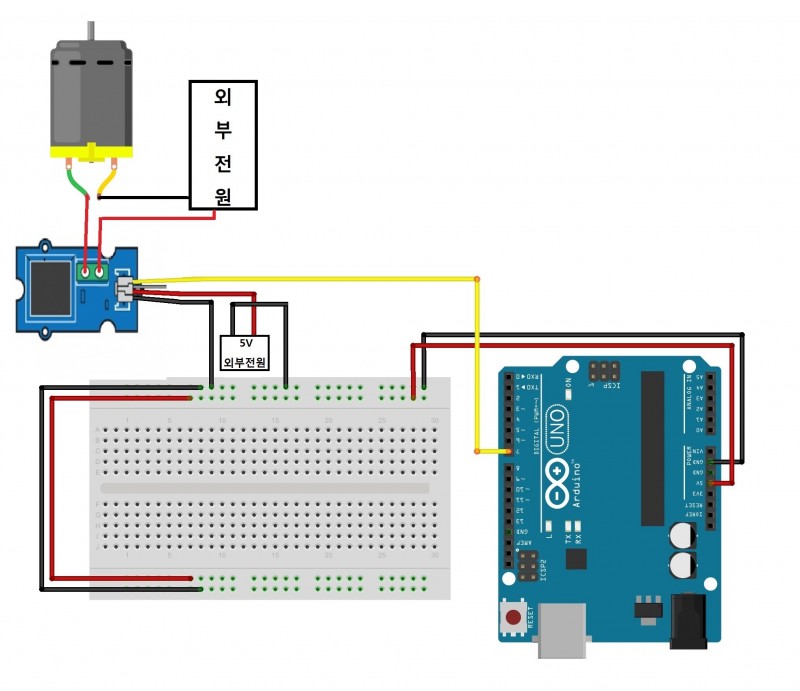

릴레이, 팬모터 회로

회로도의 DC 모터가 팬모터이며 외부전원의 전압은 사용하실 DC 모터에 따라 달라집니다.

릴레이의 2번째 선은 NC로 사용하지 않습니다.

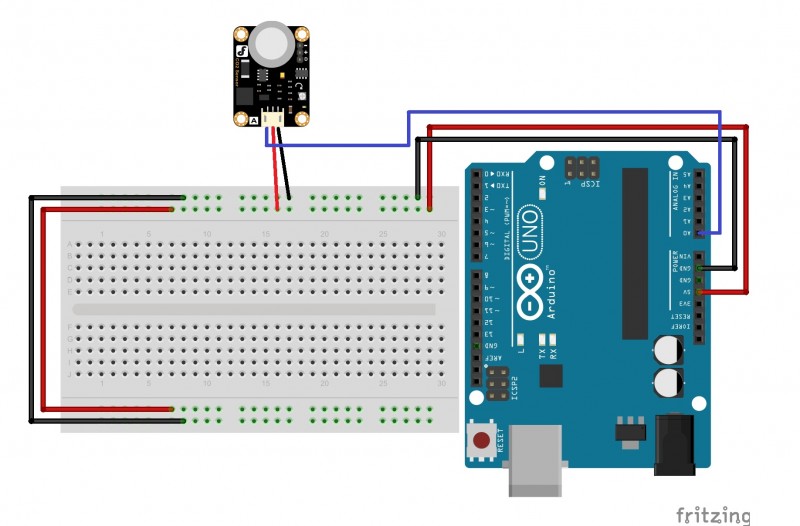

이산화탄소 센서

저는 회로를 구성하여 박스에 넣어 실내 공간의 이산화탄소를 센싱 하는 컨셉으로 만들어 보았습니다.

하지만 인위적으로 이산화탄소를 넣을 방법이 없어 결국 센서만 꺼내어 입으로 바람을 불어 측정하였습니다.

​프로젝트를 구성하실 땐 센서도 박스안에 넣으셔서 센싱하셔도 됩니다.

​

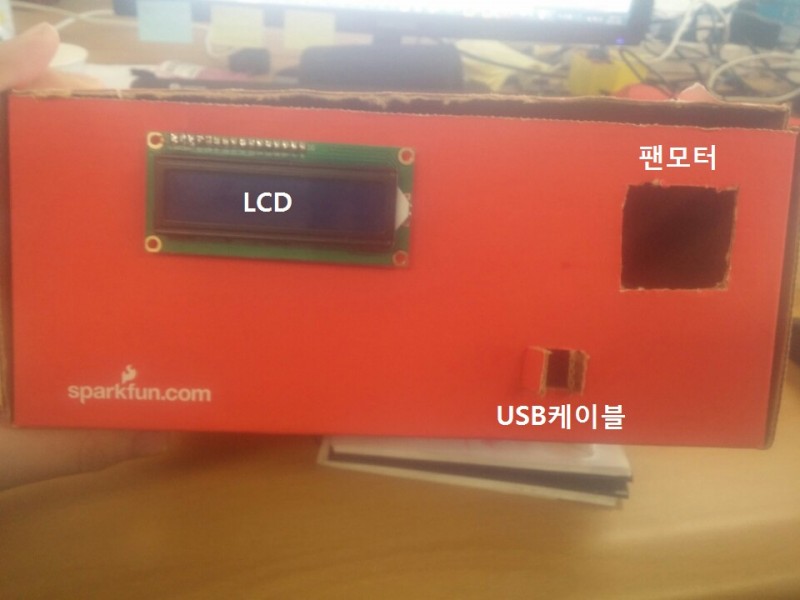

​박스에 LCD, 아두이노 케이블 , 팬모터가 나올 수 있는 각각의 구멍을 뚫어줍니다.

​

​

​

(적절한 박스가 없어 sparkfun 박스를 사용하였습니다.)​

​

저는 LCD에 헤더핀을 납땜하여 핀들로 박스를 뚫어 F-M 점퍼선을 이용해 회로를 구성하였지만

프로젝트 만드실 땐 LCD 디스플레이만 나오게 구멍 뚫어서 붙이시는 걸 권장합니다!

​

팬모터의 외부전원을 넣을 땐 박스 뒤에 살짝 구멍 내어서 연결하시면 됩니다.

​

​

​

​

​

​ 프로그래밍 만들기

​

소스 코드와 라이브러리는 첨부하였습니다.

​

​

​

​

동영상

(바람소리가 클 수도 있습니다. 볼륨을 조절하세요!)

우선 릴레이와 팬모터 소리와 휴지의 움직임을 보시면 아시겠지만

​

400ppm이 넘으면 릴레이가 똑! 거리면서 팬모터를 킵니다.

값이 감소하면서 잡음이 발생하긴 하는데 안정화가 되면 정상 동작이 됩니다.

※ 잡음의 이유를 찾았습니다. 릴레이 모듈의 전원을 아두이노로 공급하지 마시고,

​

외부전원 5V를 따로 인가해주시면 문제없이 잘 동작됩니다.

그리고 오작동이 될 시 전류가 모자라서 생기는 문제입니다.

입력 전류를 더 높히셔야합니다.

 ​

​

크흠..

​

어쨌든 춥더라도 건강 생각하면서 자주 환기합시다! ​

​

​
