[버섯] 네온효과를 위한 EL-WIRE(EL 와이어 / 전자발광선) Ver 1.2
출처 : http://blog.naver.com/dev4unet/220957403287
Created Date: 2017.03.13 Modified Date: 2017.03.14 revision 1.2 [변경 내역] 2017-03-15 EL Strip 내용 보완 2017-03-14 내용 추가 및 카테고리를 좀 더 세분화해서 보완 함. 키워드 : EL-WIRE, ELWIRE, EL WIRE, Electroluminescent wire, EL Tape, EL Panel, EL Strip, 발광선, 네온효과 안녕하세요 버섯돌이 유재성입니다. 본문 수정 시 가급적 공유한 곳의 글 들도 함께 수정하려고 노력합니다만 누락되는 경우가 많습니다.^^;;; 잘 못된 내용의 수정도 있지만 틈틈이 내용을 다듬다 보니 최근에는 포스팅 후에도 수정이 잦네요.^^ 작성한지 오래된 공유된 강좌는 가급적 원본 글도 함께 참고하시기 바랍니다.
오늘은 WS2812와 더블어 화려한 네온 의상 등에 자주 이용되는 EL Wire(전자발광선, 이하 EL Wire)에 대해서 살펴보겠습니다.
(뒤에 영상 링크도 올렸으니 감상해 보세요.)
WS2812B에 비하면 2천 원대의 저렴한 가격으로도 인버터 포함에 방수라서 아이들 씽씽이나 자전거를 꾸미면 가성비는 최고죠^^ 아쉽게도 아직 제가 EL Wire 관련 제품을 보유하고 있지 않기 때문에 부족하거나 세부적인 내용은 구글링 하시기 바랍니다.
EL-WIRE EL Wire는 형광물질이 도포된 케이블로서 전원을 공급하면 발광하며 원하는 형태로 손쉽게 구부릴 수 있습니다. 가격이 저렴하고 방수라서 신발 또는 차량이나 파티 의상을 비롯하여 간단한 네온 효과가 필요한 곳의 다양한 DIY에 유용하며, 1~2미터의 짧은 길이는 포켓 사이즈의 코인전지 또는AA 배터리나 USB 전원 등의 미니 인버터를 이용할 수 있습니다. 백문이 불여일견이라고 다양한 분야의 사례를 담고 있는 아래 영상을 보시면 느낌이 팍팍~ 올 것입니다. 출처 : https://youtu.be/V24VyBjftF0 Uses of EL Wire (Must watch..Very Cool) 이런 형태의 활용은 꽤 많이 봤었는데 개인적으로는 팀 단위의 댄스 의상 퍼포먼스가 제일 멋지더군요.^^ 작년에 판타스틱 듀오에서 팀 단위로 저런 의상을 입은 퍼포먼스도 정말 멋졌는데 몇 회였는지 기억이 안 나네요^^;;;
::외형 및 관련 제품군:: 저와 같은 초보 분들을 위해 EL Wire 외에도 필요한 제품에 대해서 조금은 자세히 살펴봅니다.
알리 쇼핑몰의 사진인데 EL Wire의 외형과 용도를 잘 표현하는 것 같아서 편집해 봤습니다.*^^* (1)이 각양각색의 EL Wire이며, 인버터를 통해서 전원을 공급하면 (2) 번처럼 자신의 EL Wire 색상으로 불이 켜집니다. EL Wire는 잘 구부려지는 소재라서 (3) 번처럼 댄스 의상을 비롯하여 다양한 곳에 사용이 가능합니다.

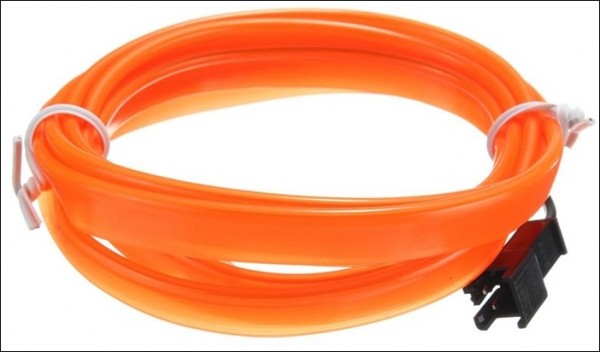

EL Wire의 경우 철사처럼 완전히 동그랗게 생긴 제품도 있지만 알리의 경우 저렴한 제품은 이렇게 넓은 면이 있는 제품도 있습니다.
얇은 면을 갖고 있는 EL Wire나 EL Tape의 경우 차량의 대시보드나 문틈새에 끼워서 사용하기도 합니다.

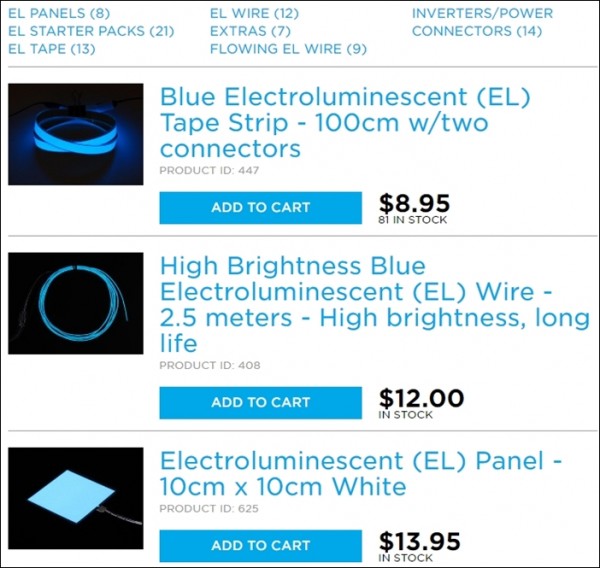

EL Wire와 관련된 다양한 제품들은 Adafruit 사이트에서 확인할 수 있습니다. https://www.adafruit.com/category/50
상단의 카테고리를 보면 전원부인 인버터와 파워 및 커넥터 등의 큰 카테고리를 확인할 수 있으며, 위 사진에서 EL Wire 외에도 EL Tape및 EL Shape 등의 제품도 있음을 알 수 있습니다.^^ 네오픽셀과 마찬가지로 EL Wire에 대한 정보를 처음 접한 곳도 Adafruit이며... 항상 그렇듯이 Adafruit는 가격이 조금 비싸지만 제품의 종류와 용도를 참고하기에는 아주 좋은 것 같습니다.*^^*

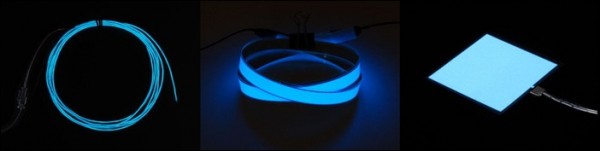

가장 많이 사용되는 EL Wire, EL Tape, EL Panel 제품의 사진입니다.
차례대로 EL Wire, EL Tape, EL Panel 이며 넓이 및 두께와 길이는 다양합니다. EL Wire는 좁은 면적을 갖고 있는 형태라서 글자나 해골 의상 등의 다양한 곳에 응용합니다. EL Panel의 경우 면적이 상당히 넓어서 신발이나 차량을 비롯하여 로고 등의 모양을 오려서 사용하기에 좋습니다. EL Tape은 EL Wire 보다는 면적은 넓지만 필름처럼 얇아서 표면에 부착하거나 끼워 넣기에 좋습니다. 참고로, EL Wire(Panel포함)의 경우 고전류라 감전의 위험이 있지만 EL Strip(테이프)의 경우 저전류 사용으로 감전의 위험이 없다고 하네요. (참고 기사 : http://www.energydaily.co.kr/news/articleView.html?idxno=11968 ) 구리테이프(Copper Foil Tape)와 전원 커넥터입니다.  EL Wire는 WS2812처럼 원하는 길이로 절단해서 사용이 가능합니다. 또한, 제품에 따라서는 전원 커넥터가 연결된 제품도 있지만 그렇지 않고 EL Wire만 판매하는 제품이 있어서 필요에 따라서는 EL Wire를 연장하거나 전원 커넥터를 연결하기 위해 납땜을 해야 합니다 이때, 전도성 구리테이프를 이용하면 납땜을 좀 더 편하게 할 수 있습니다.  EL Wire의 피복을 벗겨내면 얇은 선 두 가닥과 PVC에 감싸여 있는 굵은 구리심이 있습니다. 직접 납땜을 해도 되지만 구리 테이프로 EL Wire를 감싼 후 구리테이프 위에 얇은 전선을 납땜하면 납땜이 쉽습니다. (영상 참고) 커넥터를 연결할 경우 한쪽은 EL Wire 중앙의 굵은 PVC에 감싸있는 구리심과 납땜하고... 다른 한쪽 선은 구리 테이프에 납땜하면 되기 때문에 납땜이 수월하지만 구리 테이프는 필수는 아닙니다. EL Wire는 일반 LED와 달리 AC의 고주파 고전압을 필요로 하므로 DC전원을 AC로 바꿔주는 인버터가 필요합니다. (제품마다 차이는 있지만 EL Wire의 경우 AC 100v 2000 HZ의 전원이 필요합니다.)
인버터의 경우 전원 소스가 AAA 배터리나 코인 전지 등을 비롯하여 다양한 크기의 인버터가 있습니다. (반드시 EL 인버터에 EL Wire를 연결한 후에 전원을 공급하시기 바랍니다.)

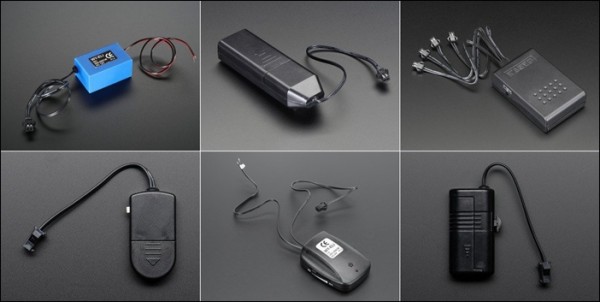

사진 위에서부터 차례대로 "12V 인버터 / 2XAA 포켓 인버터 / 4XAAA 포켓 인버터" 입니다. 그리고 아래는 "코인전지 미니 인버터 / 사운드 인식 포켓 인버터 / 1XAAA 미니 인버터" 입니다.
사운드 인식 인버터의 경우 주변 소리에 반응하므로 박수 소리 등의 반응형 프로젝트에 유용할 듯싶습니다.
::용도 및 개념:: 기본적인 용도 및 형태는 지금까지 간단히 살펴봤으며 가장 많이 사용되는 EL Wire의 세부 구조는 아래와 같습니다.
출처 : https://en.wikipedia.org/wiki/Electroluminescent_wire EL 와이어의 경우 구리심 위로 인광물질이 있고 제일 겉면이 PVC 관으로 되어있으며 AC 전원인 고전압 고주파의 공급이 필요합니다. 따라서, 전원 공급을 위해 별도의 EL 인버터가 필요한데 위에서 살펴본 다양한 종류의 인버터들이 존재합니다.
컨트롤러의 경우 제품마다 다르겠지만 보통 steady on, slow flashing, quick flashing의 3가지 모드를 지원하기 때문에 초보자도 불이 켜져 있거나 느리게 깜빡이거나 빠르게 깜빡이는 움직임의 구현이 쉽습니다.
그리고 아두이노로 제어하고 싶다면 일반 LED가 아니기 때문에 별도의 아두이노용 EL 보드를 이용해야 합니다. EL Wire에 대한 기본적인 용도와 종류에 대해서 살펴봤지만 좀 더 이해를 돕기 위해 Adafruit의 영상을 보시기 바랍니다. 아래 영상은 전체적인 기본 개념을 빠르게 확인하는데 많은 도움이 됩니다. 출처 : https://youtu.be/RJ2xGFfrND0 All About Electroluminescent Materials - EL Wire, EL Tape, EL Panel! EL Wire / EL Tape / EL Panel에 대한 설명과 활용 방안.. 그리고 커넥터 납땜 방법과 인버터 등이 간략하게 설명되어 있습니다. EL Wire와 인버터가 함께 구성된 제품도 있지만 직접 납땜해야 하는 경우도 있으니 어떤 제품들이 필요할지도 살펴보시기 바랍니다.

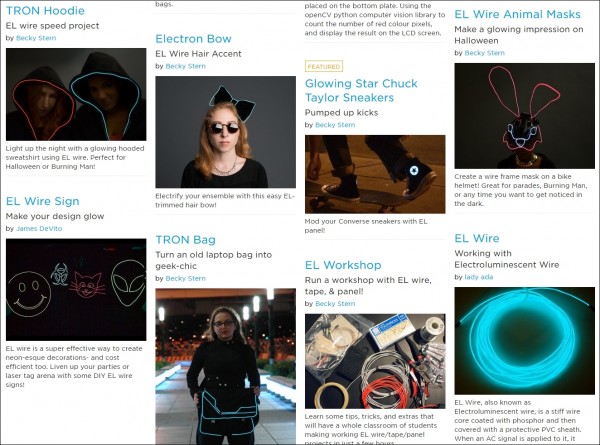

그리고 Adafruit의 EL 카테고리에서 다양한 활용 예시와 강좌를 확인할 수 있습니다. https://learn.adafruit.com/category/el
EL Wire는 간이 네온으로 많이 활용하기 때문에 특정 문자나 차량이나 신발 등을 꾸미는데 사용될 수 있지만... 개인적으로 EL Wire의 가장 멋진 활용은 이런 팀 단위의 퍼포먼스를 위한 파티 의상이 아닐까 싶습니다. 출처 : https://youtu.be/-Rot9uaVO8s Amazing Tron Dance performed by Wrecking Orchestra 5년 전 영상이지만 5분으로 짧고 멋지니 꼭~ 보세용~ *^^*V
::EL Wire관련 참고 강좌:: EL Wire 납땜에 대한 간략히 정리된 강좌입니다. 출처 : https://youtu.be/xstvSdW1WLs EZ - EL Wire Soldering Tutorial
EL Wire에 커넥터를 납땜하는 방법입니다. 출처 : https://youtu.be/2XTTH-O4s-E How To Solder A Connector To El Wire
간단한 네온 글자를 만들고 싶은 경우 아래 영상을 참고하시기 바랍니다. 출처 : https://youtu.be/Aj8KjEoJZyM DIY Neon Sign // EL Wire Sign // Batman Returns
개인적으로 가장 관심이 가는 EL 와이어 댄스 슈트의 제작과 관련된 내용은 아래 영상을 참고하세요. 만드는 방법을 비롯해서 트러블 슈팅 등 도움이 되는 내용이 많습니다. 출처 : https://youtu.be/heAsg-GaHlo How to Build an EL Wire Dance Suit 아무래도 의상의 경우에는 감전에 주의하시기 바랍니다.^^ EL Wire를 차량의 라디오 베젤에 넣는 영상입니다. 출처 : https://youtu.be/gLH1KLbnKUc EL wire on radio bezel
::EL Tape관련 참고 강좌:: EL Tape에 커넥터를 납땜하는 방법입니다. 출처 : https://youtu.be/4-PVGPkPkuM How To Solder EL Tape - Ellumiglow.com 출처 : https://youtu.be/WDQAQvyXYCo el테이프 - 단자연결방법 ::EL Panel관련 참고 강좌:: EL Panel의 절단 및 연결 방법에 대한 강좌입니다. 출처 : https://youtu.be/FwFOcjEU4N8 EL panels - how to cut and connect tutorial
신발에 로고를 만드는 강좌입니다. 출처 : https://youtu.be/sjhTbfaHda0 Glowing Chuck Taylor All-Star Sneakers
EL Panel을 이용한 "Miami Heat" 이라는 Poster를 만드는 방법입니다. 출처 : https://youtu.be/C4GLaZNHNr0 How To Make A Light Up EL Panel Miami Heat Poster EL PANEL에 간단한 로고를 작성해서 차량 뒷 유리에 장착하는 강좌입니다. 출처 : https://youtu.be/xGVd7B2c7QM DIY - EL LIGHT PANEL
::아두이노 관련:: irlml2502 MosFET를 이용해서 아두이노의 PWM으로 제어하는 강좌입니다. 출처 : https://youtu.be/Wb-4VDLik8I How to dim / fade EL wire with Arduino - Tutorial
::EL Wire와 다른 제품군 비교:: EL Wire의 경우 저렴하다는 장점과 함께 일부 고주파 음을 비롯하여 감전 등 인버터 사용의 불편함이 따라옵니다. 그리고 EL Tape나 WS2812B 등 비슷한 용도의 제품도 있어서 간단하지만 다양한 비교 영상을 별도의 카테고리로 빼봤습니다.
다른 EL 제품 대비 EL Strip의 장점은 열이 발생하지 않고 소비전력이 낮아 감전 위험이 없는데 에너지 데일리 기사에 EL STRIP에 대한 내용이 있어서 특징만 발췌해 봅니다. (기사를 읽어 보시면 도움이 되리라 봅니다.) 출처 : http://www.energydaily.co.kr/news/articleView.html?idxno=11968 ▷ 완벽한 내구성 및 안정성 - 열 발생 없음, 방수 처리(수중 발광가능) - 깨지지 않음, 환경 오염 물질 미사용 - 장수명(25,000 hr 이상) - 저전류 사용으로 감전 위험 없음 ▷ 편리한 시공성(DIY) 및 간편한 이동설치 - 특별한 도구없이 누구나 쉽게 설치 - 명함 두께로 구부러지고 각진 곳 등 모든곳에 설치 - 다양한 크기로 선택의 폭이 넓음 - 유지 보수 거의 필요 없다 ▷ 에너지 초절약형 - 기존 조명 시스템 (형광등, 네온관) 대비 1/10의 소비전력이 소요되는 21C 에너지 절약형: 1M당 약3W이하 - 신소재 조명 시스템 ▷ 빛의 예술적 가시성(최고의 장식효과로 매출증가) - 연기와 안개, 황사 등 시계 불량시에도 우수한 성능 발휘 - 다양한 칼라 연출 (100 여종) ▷ 무한한 활용성 - 건축물 내·외부 조명 및 교량 - 실내외 광고물, 산업용 안전 시설 (비상 유도 시설, 위험 지역 표시 등) - 장식용 (자동차, 오토바이, 액세서리) EL Wire와 EL Tape의 모양 및 동작을 확인해 보세요. 출처 : https://youtu.be/u8xmU9m4Y4o EL Wire Vs EL Tape Neon
LED Tape과 EL Wire Demo 영상입니다. 출처 : https://youtu.be/Fna0SkVi0MM LED Tape vs. EL Wire Demo
EL Wire와 Laser Wire의 동작 설명 및 차이점입니다. 출처 : https://youtu.be/PKAjgopaNyM Ellumiglow.com - EL Wire vs. Laser Wire
직접 EL Screen을 만드는 강좌인데 열정적인 메이커를 위해 추가했습니다.^^ 출처 : https://youtu.be/ZesXSJ0inBg Electroluminescent Screen Video Tutorial
::구매 가이드:: 지금까지 설명했듯이 EL Wire를 구동하기 위해서는 반드시 인버터가 필요하므로 인버터가 없는 분들은 인버터도 구매해야 합니다.
EL Wire는 원하는 길이만큼 절단해서 사용이 가능하기 때문에 편하게 납땜할 예정이면... 위 영상에서 봤듯이 구리 테이프도 필요합니다.(구리 테이프는 필수는 아닙니다.) 절연 테이프를 사용하지 않고 수축튜브가 필요한 분들은 수축튜브도 구매하시기 바랍니다.  저렴한 가격으로 납땜 없이 입문하고 싶은 초보 분들은 그냥 인버터가 포함된 제품을 구매하세요.*^^* EL Wire에는 전원 커넥터가 납땜되어 있어서 인버터와 바로 연결할 수 있어서 보통은 납땜이 필요 없습니다. 따라서, 너무 짧지 않게 약간 충분한 길이의 EL Wire를 구매하셔서 필요 없는 부분은 잘라내면 편하리라 봅니다.
::구매정보:: 개인적으로는 성능과 안정성보다는 최저가만 찾아다니는지라 알리익스프레스에서 저렴한 제품을 몇 개 찾아봤습니다. 개인적인 참고 자료이므로 보다 세부적인 내용은 구글링이나 판매자에게 문의하시기 바랍니다.
$1.55~4.97 - http://s.click.aliexpress.com/e/2j2Ja6y 색상별 1/2/3/5M를 선택할 수 있으며 AA 배터리용 인버터(콘트롤러)가 포함된 가격입니다. Neon Light Dance Party Decor car Lights Neon LED lamp Flexible EL Wire Rope Tube Waterproof LED Strip With Controller

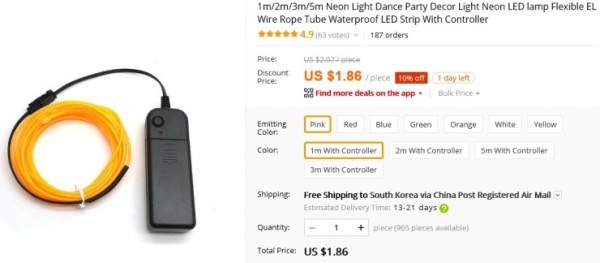

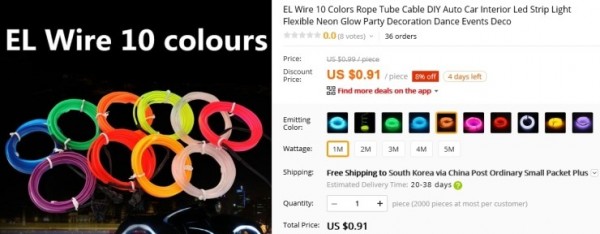

$1.86 - http://s.click.aliexpress.com/e/3niMZ3b 색상별 1/2/3/5M를 선택할 수 있으며 AA 배터리용 인버터(콘트롤러)가 포함된 가격입니다. 1m/2m/3m/5m Neon Light Dance Party Decor Light Neon LED lamp Flexible EL Wire Rope Tube Waterproof LED Strip With Controller $0.91 - http://s.click.aliexpress.com/e/yvNNZj2 EL Wire 10 Colors Rope Tube Cable DIY Auto Car Interior Led Strip Light Flexible Neon Glow Party Decoration Dance Events Deco

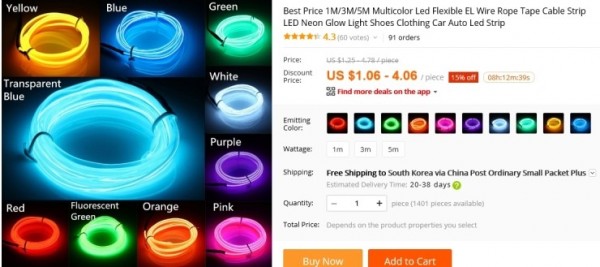

$1.06~$4.06 - http://s.click.aliexpress.com/e/uvJyFIi Best Price 1M/3M/5M Multicolor Led Flexible EL Wire Rope Tape Cable Strip LED Neon Glow Light Shoes Clothing Car Auto Led Strip

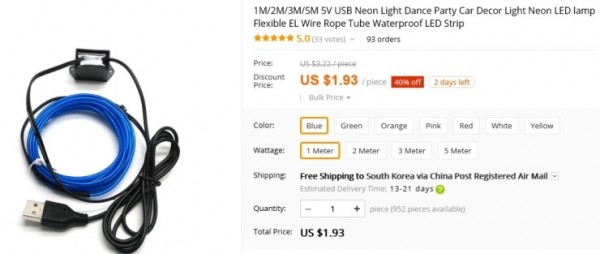

$1.93 - http://s.click.aliexpress.com/e/buFQjaa 색상별 1/2/3/5M를 선택할 수 있으며 USB 인버터가 포함된 가격입니다. 1M/2M/3M/5M 5V USB Neon Light Dance Party Car Decor Light Neon LED lamp Flexible EL Wire Rope Tube Waterproof LED Strip

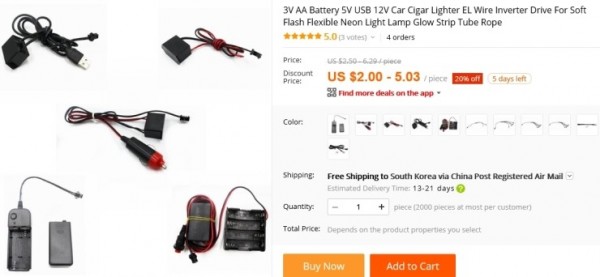

$2.0~$5.03 - http://s.click.aliexpress.com/e/RRJy7Iu 다양한 EL 인버터 제품들 3V AA Battery 5V USB 12V Car Cigar Lighter EL Wire Inverter Drive For Soft Flash Flexible Neon Light Lamp Glow Strip Tube Rope

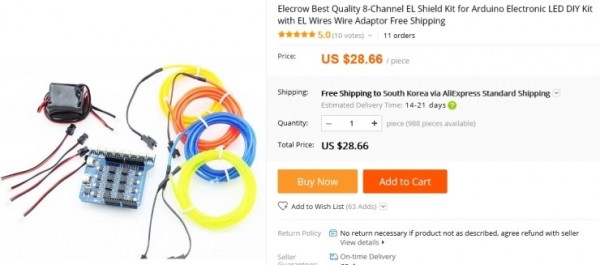

$28.66 - http://s.click.aliexpress.com/e/m233VRr 아두이노용 8채널 EL 쉴드 킷 Elecrow Best Quality 8-Channel EL Shield Kit for Arduino Electronic LED DIY Kit with EL Wires Wire Adaptor Free Shipping $5.27 - http://s.click.aliexpress.com/e/NfYBIUb EL Pannel이며 2AA 인버터 포함가격 Super Brightness 10X10CM El panel electroluminescent BackLight panel Led Board Display with 2AA DC 3V Inverter

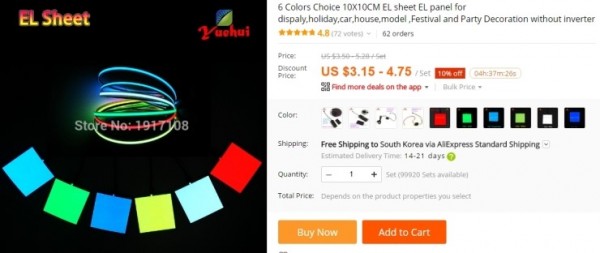

$3.15~4.75 - http://s.click.aliexpress.com/e/zrJyVzb 인버터 별도 가격으로서 인버터와 패널을 옵션에서 선택해야 함. 6 Colors Choice 10X10CM EL sheet EL panel for dispaly,holiday,car,house,model ,Festival and Party Decoration without inverter

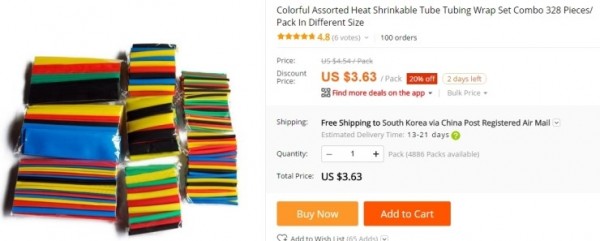

$3.63 - http://s.click.aliexpress.com/e/qfM7y7U Colorful Assorted Heat Shrinkable Tube Tubing Wrap Set Combo 328 Pieces/ Pack In Different Size 등기로 배송될지 모르겠지만 배송 수단이 China 등기네요.

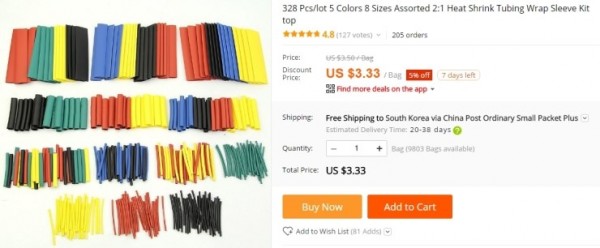

$3.33 - http://s.click.aliexpress.com/e/M3vbQ7q 328 Pcs/lot 5 Colors 8 Sizes Assorted 2:1 Heat Shrink Tubing Wrap Sleeve Kit top
마치며.. 가볍게 개인적으로 구매할 때 참고할 제품 몇 개만 포스팅하고 나중에 시간 될 때 조금씩 정리하려고 했었는데... 제품만 포스팅하기보다는 나중을 위해서 간단하게라도 공유 하려다보니 시간을 많이 잡아먹는군요.
몇 번 살펴보면서 좀 더 내용을 보완하고 정리해야겠지만 원래 하려던 다른 작업들도 너무 밀려있어서...ㅠㅠ 간단한 길라잡이 역할은 할 수 있을 것 같고 EL Wire에 하루 이상 투자하고 싶지 않아서 일단 포스팅합니다. 나중에 제품 구매하고 생각날 때 여유가 되면 다시 보완하거나 하겠습니다. 조금이라도 도움이 되었길 바랍니다.^^
