안녕하세요 메카솔루션입니다. 이번에는 NEO-6M GPS모듈의 사용법을 알아보도록 하겠습니다.


제품 바로가기 : http://mechasolution.com/shop/goods/goods_view.php?goodsno=539611


GPS란?



GPS는 인공 위성의 신호를 이용해서 자신의 위치를 알아내는 기술을 말합니다.


자동차에서 네비게이션을 이용해 길을 찾는것도 자신의 위치를 파악하기 위해 GPS를 이용합니다.




NEO-6M GPS 모듈이란?


시리얼 통신으로 GPS신호를 읽어들일 수 있는 GPS 모듈입니다.


통신속도 9600으로 아두이노의 시리얼 통신이나 소프트웨어 시리얼 통신을 이용해 통신을 할 수 있으며


동작전압은 3.3v ~ 5v까지 프로미니 보드부터 ~ 아두이노 우노보드 까지 사용할 수 있는 전압대입니다.

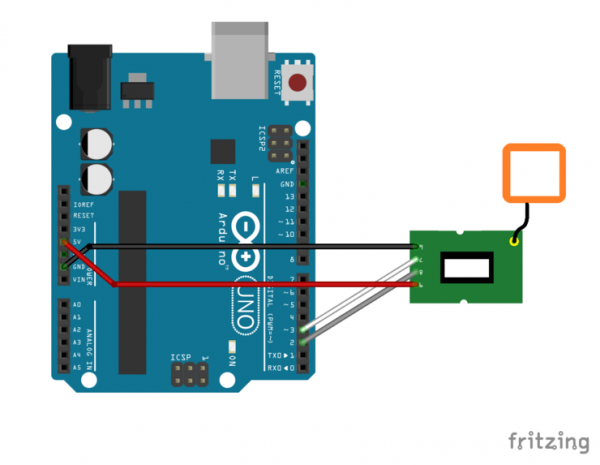

회로도 알아보기



VCC - 5v

GND - GND

RX - 2

TX - 3


소스코드 알아보기


소프트웨어 시리얼의 기본 예제와 비슷합니다.


#include <SoftwareSerial.h>


SoftwareSerial mySerial(3, 2); // RX, TX


void setup() {

  Serial.begin(9600);

  mySerial.begin(9600);

}


void loop() {

  if (mySerial.available()) {

    Serial.write(mySerial.read());

  }

  if (Serial.available()) {

    mySerial.write(Serial.read());

  }

}



동작 영상 보기







감사합니다.
