[아두이노 부품사용법] 자동 온도 조절 릴레이 모듈 DC12V Digital Temperature Controller Control Switch Thermostat Temp Relay Sensor

이노팹 2017-01-15 (일) 19:01 2년전 3164

개요 (Overview)

e08f39a6a2274085aeb4f22ec33fb817_1484473

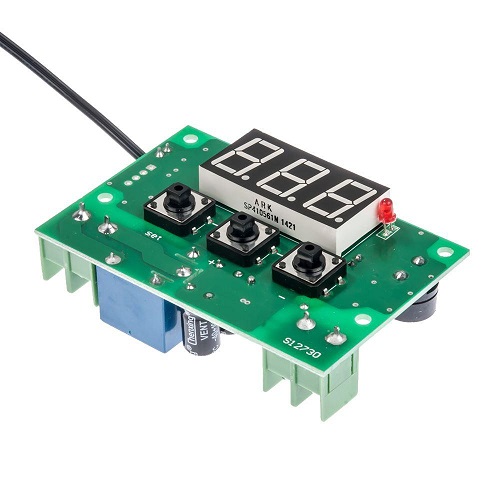

온도가 세팅한 수치 밑으로 떨어지게 되면, 릴레이가 끊어지면서 신호를 차단할 수 있습니다.



스펙 (Specification)

  • 세팅 온도: -50 ~ 110 ℃

  • 리프레시 시간: 0.5초

  • 입력 전압: 12V

  • 센서: 방수 NTC (10K 0.5%) 써미스터

사용법 (How to use)



e08f39a6a2274085aeb4f22ec33fb817_1484474




e08f39a6a2274085aeb4f22ec33fb817_1484474

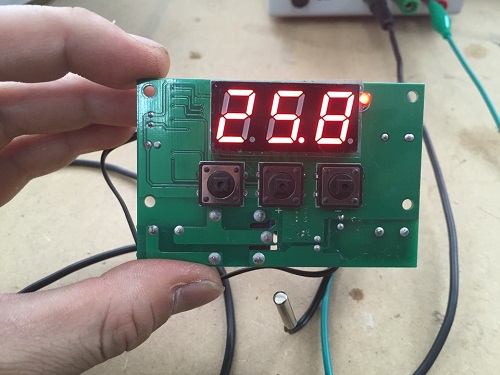

왼쪽 버튼을 누르면 숫자가 깜빡거리게 되며, +, -버튼을 눌러서 온도를 변경한 후에 다시 왼쪽 버튼을 누르게 되면 온도가 설정됩니다.

써미스터를 통해 얻은 측정 온도가 세팅 온도보다 2도 정도 높으면 릴레이의 두 접점이 붙으며 숫자 옆의 조그만 LED에 불이 들어옵니다.



하드웨어 연결 (Wiring)



동영상을 참고하면 사용방법을 숙지할 수 있습니다.

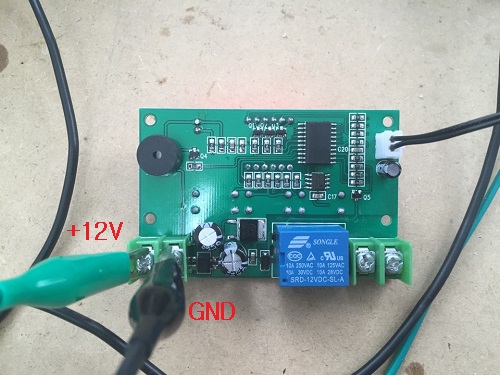

전원 12V를 인가한 후, 반대편의 터미널에 스위칭하려는 디바이스를 사용하면 됩니다.

참고로, 세팅 온도보다 측정 온도가 높을 때는 LED가 켜지며 이 때는 릴레이와 연결되어 있는 터미널의 양쪽이 연결되어 있는 상태입니다. 측정 온도가 세팅 온도 아래로 내려갈 때는 "또깍" 소리가 나며 LED가 꺼지고, 릴레이의 양쪽이 떨어지게 됩니다.
