아두이노 LED 액자 만들기

메카솔루션에서 진행했던 "2시간 아두이노 특강" 에서 참여하셨던 수강생 분께서


"액자 뒤에 LED가 들어오게 하고 싶다고 하셨습니다"


아두이노를 잘 하거나 쫌 하는 분들은 많은 경험과 노력을 하셨겠지만,


저는 그저 인터넷에 있는 내용들을 짜집기 하고, 편집할 뿐이었습니다.


오늘은 어떻게 잘 찾고, 잘 짜집는지 알아보도록 하겠습니다.


1. 최적의 정보 찾기 (구글과 네이버)



액자 뒤에 LED가 들어오게 하고 싶다라고 하셨다면, 검색어를 선정해야 합니다.


사전을 찾아볼 수 있지만, 간단히 구글에서 다음과 같이 검색하더라도 액자가 영어로 무엇인지 알 수 있습니다.

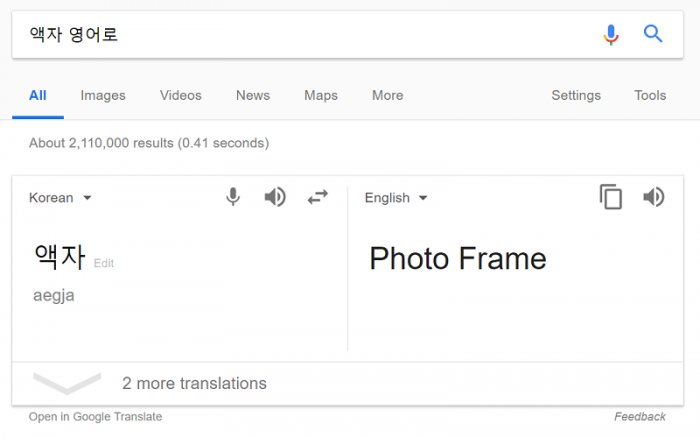

f2a2e11de426d1cb9c9bd93fb86ef297_1539419


그리고, 내가 하려는 프로젝트와 동일한 것이 있는지 혹은 비슷한 것이 있는지 찾아봅니다.


TIP1. 메이킹 프로젝트이기 때문에 이미지 검색을 통해서 찾아보는 것도 하나의 방법입니다.


f2a2e11de426d1cb9c9bd93fb86ef297_1539419

TIP2. 만약, 그래도 나오지 않는다면, 내가 하려는 것의 기능을 "단순화" 및 "구체화" 시켜봅니다.


"아두이노로 여러 개의 LED를 제어하고 싶다"

"아두이노로 LED 스트립을 제어하고 싶다"

"아두이노로 30개의 LED를 제어하고 싶다"


TIP3. 구글 이미지 검색에서 하단에 있는 연관 검색어는 찾으려는 프로젝트에 더 다가갈 수 있는 근거가 될 수 있습니다.


WS2812B를 함께 검색해보도록 하겠습니다.

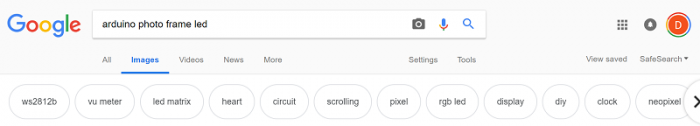

f2a2e11de426d1cb9c9bd93fb86ef297_1539420

같이 검색해보았더니, LED 스트립이 나옵니다.


이제 하나 둘 씩 클릭해보면서 좋은 자료가 있는지 찾아봅니다.

약간의 시간이 필요합니다.

하지만, 길지는 않습니다. 길어야 5~10분!



2. 필요한 부품 정리하기



액자가 필요했으며, 네오픽셀이라는 LED 스트립을 사용하면 되는 것까지 확인했습니다.

그리고, 많은 수의 LED를 제어하기 위해 어댑터까지.

그러면, 이제 소스코드와 정확히 필요한 부품들에 대해서 정리를 해 볼 차례입니다.

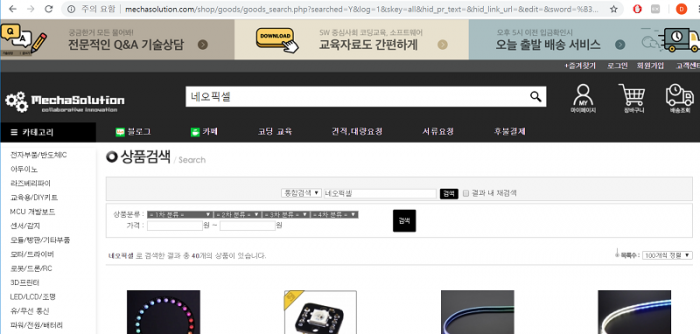

f2a2e11de426d1cb9c9bd93fb86ef297_1539420

www.mechasolution.com에는 국내 최대의 아두이노 라즈베리파이 부품들을 보유하며 16000가지 이상의 실재고가 있습니다. 네오픽셀을 검색해보면 많은 수의 상품들이 나옵니다.

하지만, 너무 많은 제품들도 걱정이죠.



이럴 때는 메카솔루션의 기술상담을 하거나, cafe.naver.com/mechawiki 혹은 makeshare.org의 질문게시판을 이용해주세요. 신속한 답변이 달릴 것이에요~



우선, 액자 사이즈에 따라서 LED의 길이가 달라질 수 있습니다.

그리고, LED의 숫자에 따라서 사용할 어댑터의 용량이 달라질 수 있습니다.



가장 빨리 받기 위해서 프레임은 쿠팡을 이용해보겠습니다.

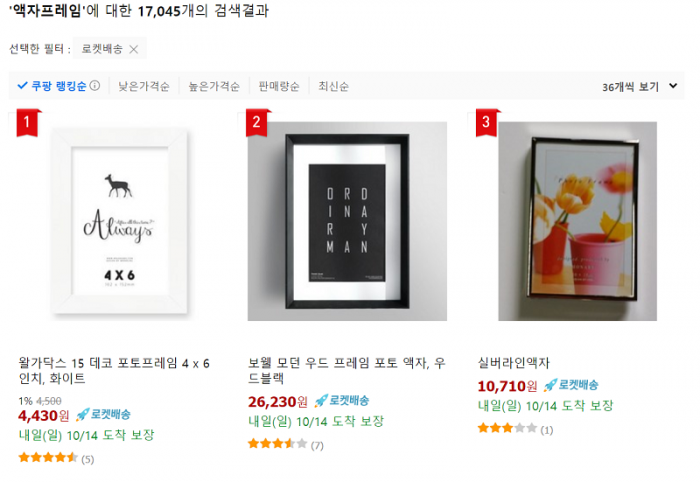

f2a2e11de426d1cb9c9bd93fb86ef297_1539420




테두리 사이즈가 132mm x 182mm이기에 전체 LED의 길이는 628mm입니다.


LED 스트립이 결정되었고, 프레임이 결정되었습니다.

이제, 필요한 것은 어댑터가 필요하고, 아두이노, 그리고 납땜 도구들입니다.


필요한 부품들을 정리해보니, 다음과 같습니다.


1. 액자: https://www.coupang.com/vp/products/62745078?itemId=214069912&vendorItemId=3511824012&q=%EC%95%A1%EC%9E%90%ED%94%84%EB%A0%88%EC%9E%84&itemsCount=36&searchId=9e99fc7beca54f80b68a7ed4e4891b50&rank=0

2. 네오픽셀 LED: http://mechasolution.com/shop/goods/goods_view.php?&goodsno=543969

3. 5V 2.5A 전원 어댑터: http://mechasolution.com/shop/goods/goods_view.php?goodsno=566991&category=

4. 아두이노 호환보드: http://mechasolution.com/shop/goods/goods_view.php?goodsno=71796&category=

5. USB 케이블: http://mechasolution.com/shop/goods/goods_view.php?goodsno=544265&category=

6. 납땜 도구 (옵션): http://mechasolution.com/shop/goods/goods_view.php?goodsno=575650&category=



3. 소스코드 준비하기



이제, 아두이노로 프로그래밍할 부분은 네오픽셀 LED 제어하기입니다.

네오픽셀을 구입한 곳에서 일반적으로 소스코드를 제공하기 때문에, 구입 링크를 참고해봅니다.


네오픽셀 사용방법: https://blog.naver.com/roboholic84/220922977357

네오픽셀 아두이노 라이브러리 다운로드: http://makeshare.org/bbs/board.php?bo_table=data&wr_id=26


4. 프로그래밍



이제, 아두이노로 프로그래밍할 부분은 네오픽셀 LED 제어하기입니다.


위의 사용방법을 숙지한 다음에 아두이노 프로그램을 열어봅니다.

그리고, 라이브러리(ZIP 압축파일)을 아두이노 프로그램의 스케치 - 라이브러리 포함하기 - .ZIP 라이브러리 추가합니다.

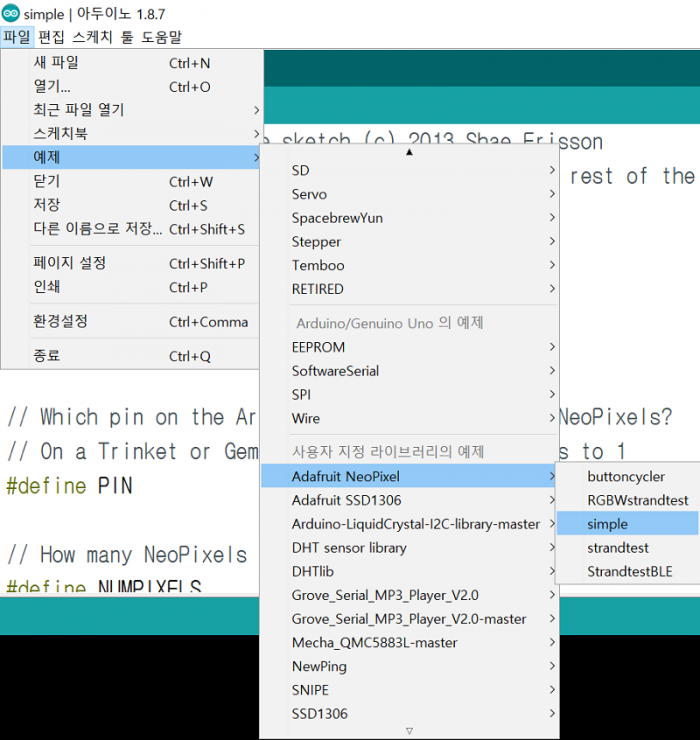

f2a2e11de426d1cb9c9bd93fb86ef297_1539421
추가하게 되면, 파일 - 예제 안에 Adafruit Neopixel의 예제가 확인됩니다.

그 중에서 simple을 선택해봅니다.


f2a2e11de426d1cb9c9bd93fb86ef297_1539421


simple 예제는 짧은 코드로 구성되어 있습니다.

코드를 열어보면,

#define PIN 6

#define NUMPIXELS 16

을 볼 수 있는데,


네오픽셀 LED를 제어하는 DIN이라는 신호선을 아두이노의 디지털 6번에 연결한다는 의미이며,

16개의 LED를 사용한다는 것입니다.


만약, 아두이노의 디지털 5번 핀에 네오픽셀을 연결한다면 #define PIN 5로 변경하고,

20개의 LED를 사용한다면 #define NUMPIXELS 20으로 변경하면 됩니다.

f2a2e11de426d1cb9c9bd93fb86ef297_1539421
5. 하드웨어 연결

만약, 10~20개 정도의 LED라면 아두이노에서 제공하는 전류로도 동작할 수 있습니다.

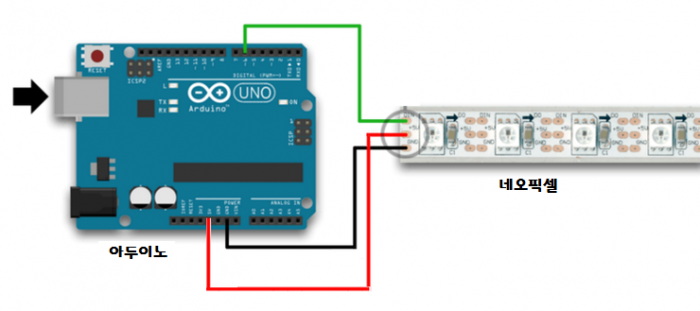

f2a2e11de426d1cb9c9bd93fb86ef297_1539422


하지만, 많은 수의 LED를 사용하게 된다면 어댑터를 사용하는 것이 좋습니다. 뿐만 아니라, 아두이노와 액자가 상시 전원을 필요하기 때문에 220V에 연결될 수 있도록 어댑터 사용을 권장합니다.


어댑터를 사용할 때는 다음과 같이 연결할 수 있습니다.

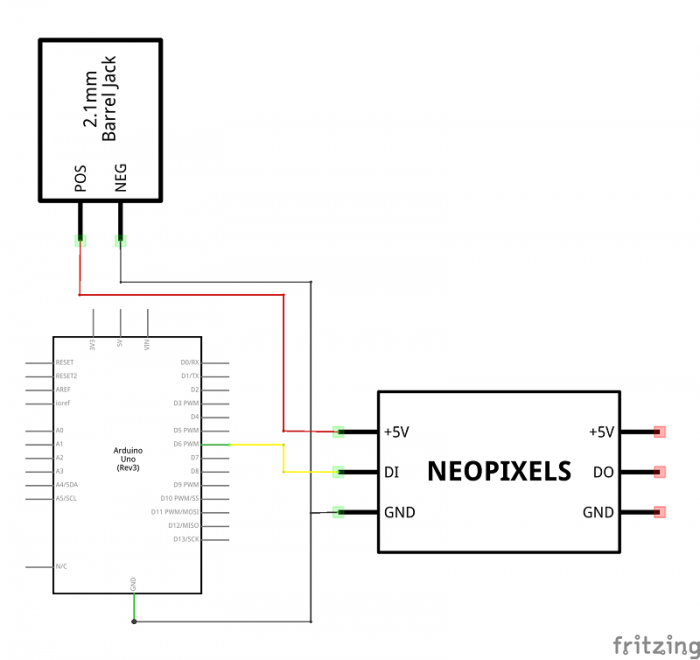

f2a2e11de426d1cb9c9bd93fb86ef297_1539422

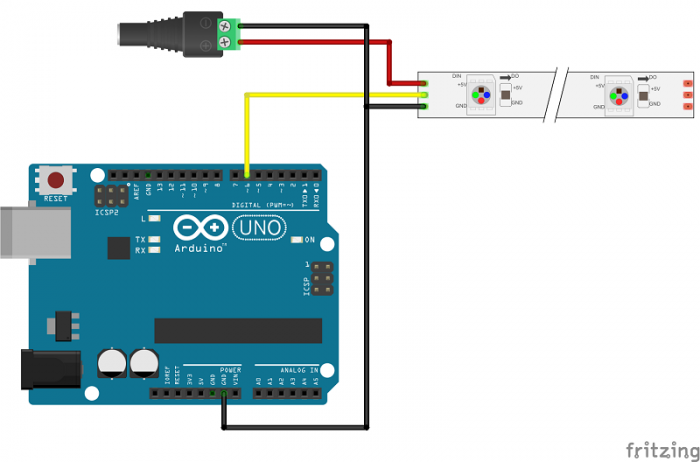

f2a2e11de426d1cb9c9bd93fb86ef297_1539422



제작상의 어려움은 댓글로 달아주시면 감사하겠습니다.
