안녕하세요 메카솔루션의 홍동길입니다.


이번에는 SolveSpace로 영문자를 입력하는 방법을 알아보도록 하겠습니다.

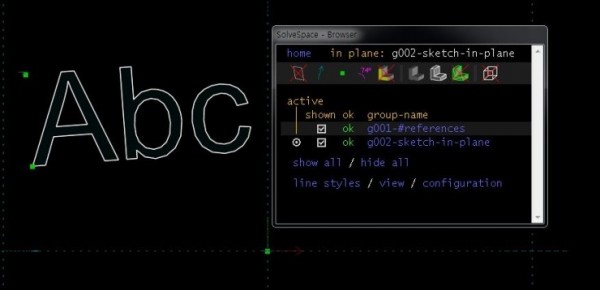

 우선 'A' 아이콘을 눌러 화면에 그려보면 바로 Abc하고 글자가 그려집니다.

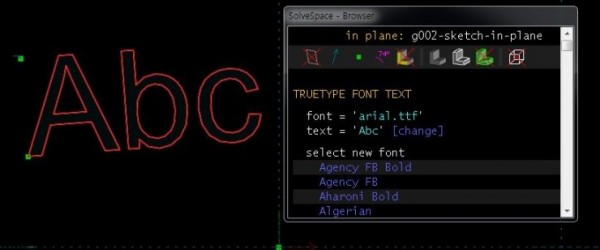

이렇게 그려진 Abc문자열을 선택하게 되면

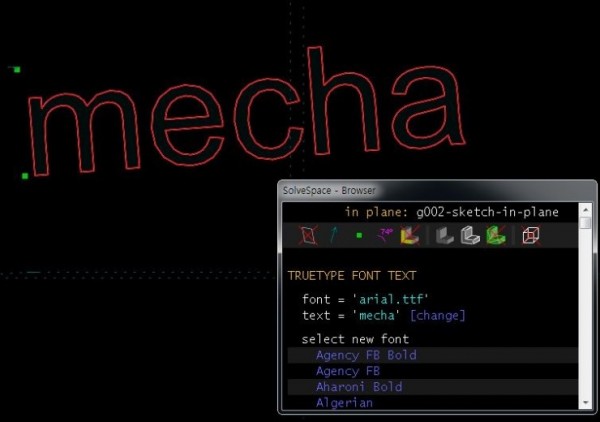

브라우저의 내용이 변하게 되는데 text = 'Abc' [change] 의 [change]를 크릭해주시면 내용을 수정 할 수 있습니다.





이러한 글자의 사이즈나 방향은 다음과 같이 설정할 수 있습니다.





선을 그리고 g처리를 해주면 이제 간단하게 문자의 형태를 제어할 수 있습니다.


선을 선택하여 'h', 'v'를 입력하면 수평 수직으로 눕힐 수 있습니다.


'd'를 눌러 길이를 조정하면 문자열의 크기또한 조절이 가능합니다.





이렇게 길이를 조정할 수 있습니다.


감사합니다.
